Die Zukunft der Heiztechnik mit der Bosch Compress 5800i AW
Die Bosch Compress 5800i AW setzt neue Maßstäbe im Bereich der Luft-Wasser-Wärmepumpen. Als eine der leisesten und effizientesten Wärmepumpen auf dem Markt, die mit dem umweltfreundlichen Kältemittel R290 (Propan) betrieben wird, ist sie die ideale Lösung für Neubauten und Sanierungen. Dieser umfassende Leitfaden bietet Fachhandwerkern und technisch versierten Hausbesitzern eine detaillierte Installationsanleitung, technische Daten und wertvolle Tipps zur Inbetriebnahme der Inneneinheit (AWE) und der Außeneinheit.
Ihre neue Wärmepumpe zum Bestpreis!
In diesem Artikel erfahren Sie alles über die korrekte Planung, die sicherheitsrelevanten Schutzbereiche aufgrund des Kältemittels R290, die hydraulische Einbindung und die elektrische Verdrahtung. Unser Ziel ist es, Ihnen eine Installationsanleitung an die Hand zu geben, die keine Fragen offenlässt und Ihnen hilft, das volle Potenzial dieser High-End-Wärmepumpe auszuschöpfen.
1. Produktübersicht und Hauptmerkmale
Bevor wir in die technischen Details der Installation eintauchen, ist es wichtig, die herausragenden Eigenschaften der Bosch Compress 5800i AW zu verstehen. Diese Wärmepumpe wurde entwickelt, um maximale Effizienz bei minimaler Geräuschentwicklung zu bieten.
1.1 Warum R290 (Propan)?
Die Verwendung von R290 als Kältemittel ist ein entscheidender Vorteil. Es besitzt ein extrem niedriges Global Warming Potential (GWP) von nur 3. Im Vergleich zu herkömmlichen Kältemitteln ist es zukunftssicher und ermöglicht hohe Vorlauftemperaturen von bis zu 75 °C. Dies macht die Compress 5800i AW besonders attraktiv für die Modernisierung, da oft vorhandene Heizkörper weitergenutzt werden können.
1.2 Die Komponenten des Systems
Ein typisches System besteht aus zwei Hauptkomponenten:
- Außeneinheit (CS5800i AW): Hier findet der eigentliche Wärmeprozess statt. Dank der Monoblock-Bauweise ist der Kältekreis geschlossen, was die Installation vereinfacht, da kein Kälteschein erforderlich ist (beachten Sie jedoch lokale Vorschriften).
- Inneneinheit (AWE/AWM): Diese Einheit managt die Hydraulik im Haus. Die wandhängende Inneneinheit (AWE) oder die bodenstehende Tower-Lösung (AWM) mit integriertem Warmwasserspeicher bietet Flexibilität für jeden Aufstellraum.
2. Sicherheitshinweise und Aufstellbedingungen (WICHTIG)
Die Installation der Bosch Compress 5800i AW erfordert aufgrund des brennbaren Kältemittels R290 besondere Aufmerksamkeit bei der Standortwahl.
2.1 Schutzbereiche und Mindestabstände
Da R290 schwerer als Luft ist, kann es sich bei einer Leckage in Bodennähe sammeln. Daher müssen rund um die Außeneinheit und vor allem in der Nähe von Gebäudeöffnungen (Fenster, Türen, Lichtschächte) Schutzzonen eingehalten werden.
- Keine Zündquellen: Im Schutzbereich dürfen sich keine elektrischen Schaltanlagen, Steckdosen oder Lampen befinden.
- Abstände zu Öffnungen: Es darf keine Öffnung in das Gebäudeinnere in der unmittelbaren Nähe des Kältemittelaustritts geben.
- Aufstellort: Die Einheit sollte idealerweise auf einem soliden Fundament im Freien stehen, wo eine gute Luftzirkulation gewährleistet ist.
2.2 Transport und Lagerung
- Transportieren Sie die Wärmepumpe immer aufrecht. Eine Neigung von mehr als 45 Grad kann zu Schäden am Kompressor führen.
- Lassen Sie das Gerät nach dem Transport und vor der Inbetriebnahme mindestens 24 Stunden stehen, damit sich das Öl im Kompressor sammeln kann.
3. Technische Daten und Dimensionierung
Eine korrekte Auslegung ist entscheidend für die Effizienz. Hier sind die wichtigsten Eckdaten der Baureihe:
| Modell | Heizleistung (A7/W35) | COP (A7/W35) | Schallleistungspegel | Kältemittel |
| CS5800i AW 4 | ca. 4 kW | ~ 4.85 | 40 dB(A) | R290 |
| CS5800i AW 5 | ca. 5 kW | ~ 4.85 | 40 dB(A) | R290 |
| CS5800i AW 7 | ca. 7 kW | ~ 4.85 | 42 dB(A) | R290 |
| CS5800i AW 10 | ca. 10 kW | ~ 4.90 | 44 dB(A) | R290 |
| CS5800i AW 12 | ca. 12 kW | ~ 4.90 | 44 dB(A) | R290 |
Hinweis: Die genauen Werte können je nach Betriebsbedingungen und Softwarestand variieren. Konsultieren Sie immer das spezifische Datenblatt Ihres Modells.
Jetzt bis zu 70% staatliche Förderung sichern!
4. Montage und Hydraulische Installation
4.1 Montage der Inneneinheit (AWE)
Die Inneneinheit ist das Herzstück der hydraulischen Verteilung.
- Wandbefestigung: Nutzen Sie die beiliegende Bohrschablone. Achten Sie auf das Gewicht der Einheit (gefüllt mit Wasser). Die Wand muss tragfähig sein.
- Mindestabstände: Halten Sie seitlich und oben genügend Platz für Wartungsarbeiten frei (mindestens 100mm seitlich, 400mm oben).

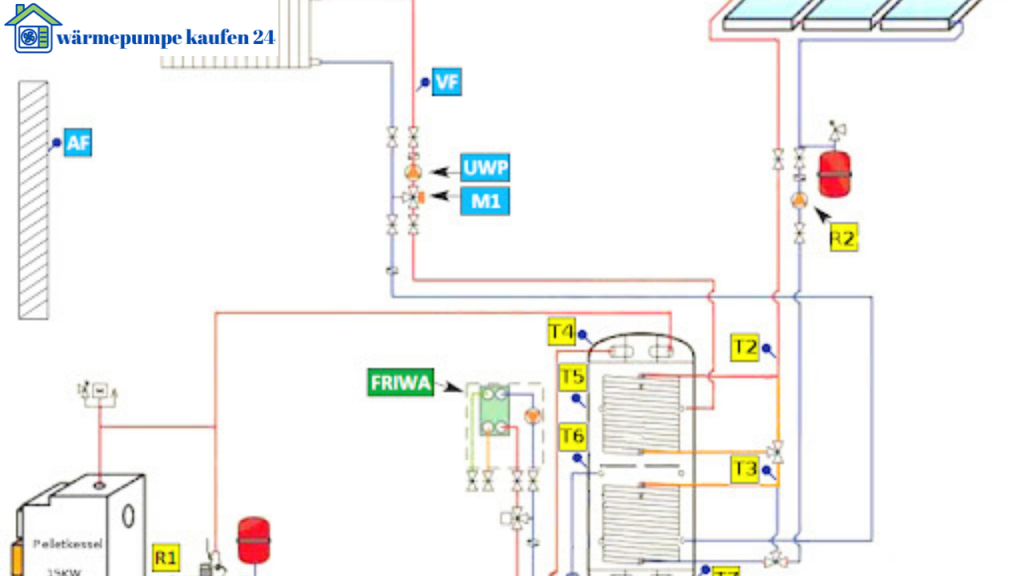

4.2 Hydraulische Anschlüsse
Die Verbindung zwischen Außen- und Inneneinheit erfolgt über wasserführende Rohre (Vorlauf und Rücklauf).
- Rohrdurchmesser: Verwenden Sie ausreichend dimensionierte Rohre (mindestens 28mm oder DN25/DN32 je nach Leistung), um Strömungsgeräusche und Druckverluste zu minimieren.
- Isolierung: Da die Rohre im Außenbereich liegen, müssen sie hochwirksam diffusionsdicht isoliert werden, um Wärmeverluste und Einfrieren zu vermeiden.
- Schlammabscheider: Installieren Sie zwingend einen Magnetit- und Schlammabscheider im Rücklauf zur Wärmepumpe, um den Plattenwärmetauscher zu schützen.

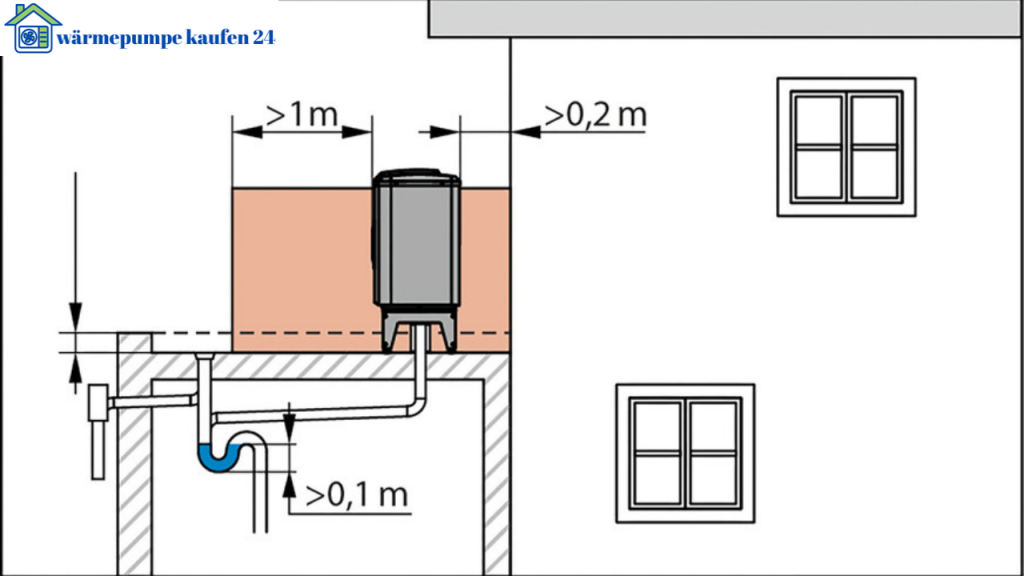

4.3 Kondensatablauf
Die Außeneinheit produziert im Heizbetrieb Kondensat. Dieses muss frostfrei abgeleitet werden.
- Verwenden Sie eine beheizte Kondensatwanne oder sorgen Sie für eine Versickerung im Kiesbett unterhalb der Frostgrenze.
- Stellen Sie sicher, dass das Kondensatwasser nicht auf Gehwege laufen kann (Glatteisgefahr!).
5. Elektrischer Anschluss und Verdrahtung
Achtung: Elektrische Arbeiten dürfen nur von qualifiziertem Fachpersonal unter Beachtung der VDE-Vorschriften durchgeführt werden.
5.1 Netzanschluss
Die Bosch Compress 5800i AW benötigt in der Regel zwei Stromkreise:
- Versorgung Wärmepumpe (Außeneinheit): Oft 230V oder 400V (je nach Modellgröße). Absicherung beachten (z.B. C16A).
- Versorgung Inneneinheit/Steuerung: 230V für die Regelelektronik und den elektrischen Zuheizer.
5.2 Bus-Verbindung (CAN-Bus)
Die Kommunikation zwischen Innen- und Außeneinheit erfolgt über ein geschirmtes 2-Draht-Bus-Kabel (CAN-Bus).
- Kabeltyp: LIYCY 2×0,75mm² (geschirmt) wird empfohlen.
- Anschluss: Verbinden Sie die Klemmen „BUS High“, „BUS Low“ und „GND“ polrichtig. Vertauschen der Adern führt zu Kommunikationsfehlern (Fehlercode E1).
5.3 Fühleranschluss (T1)
Der Außentemperaturfühler (T1) ist essenziell für die witterungsgeführte Regelung.
- Montieren Sie den Fühler an der Nord- oder Nordwestseite des Hauses.
- Vermeiden Sie direkte Sonneneinstrahlung und die Nähe zu Fenstern oder Lüftungsöffnungen.
Link: Bosch Professional Portal für Schaltpläne und detaillierte Elektroschemata
Heizkosten senken: Finden Sie den besten Preis!
6. Inbetriebnahme und Konfiguration
Nach erfolgreicher mechanischer und elektrischer Installation folgt die Inbetriebnahme. Die Bosch Compress 5800i AW verfügt über einen intuitiven Inbetriebnahme-Assistenten am Display der Inneneinheit (HMI 800).
6.1 Der Inbetriebnahme-Assistent
- Sprache & Zeit: Stellen Sie Sprache, Datum und Uhrzeit ein.
- Systemkonfiguration: Wählen Sie aus, welche Komponenten verbaut sind (z.B. Mischerkreis, Warmwasserspeicher, Puffer).
- Entlüftung: Starten Sie das Entlüftungsprogramm. Luft im System ist der häufigste Grund für Störungen (z.B. Hochdruckstörungen).
6.2 Wichtige Einstellungen
- Heizkurve: Passen Sie die Heizkurve an das Gebäude an. Für Fußbodenheizung empfiehlt sich eine flache Kurve (z.B. Vorlauf 35°C bei -10°C Außen). Für Radiatoren wählen Sie höhere Werte (z.B. 55°C).
- Bivalenzpunkt: Legen Sie fest, ab welcher Außentemperatur der elektrische Zuheizer unterstützen soll (typischerweise zwischen -5°C und -10°C).
7. Wartung und Fehlerbehebung
Eine regelmäßige Wartung sichert die Effizienz und Langlebigkeit der Anlage.
7.1 Jährliche Wartungscheckliste
- Wasserdruck prüfen: Der Anlagendruck sollte zwischen 1,5 und 2,0 bar liegen.
- Filter reinigen: Überprüfen und reinigen Sie den Magnetitfilter.
- Verdampfer prüfen: Halten Sie die Lamellen der Außeneinheit frei von Laub und Schmutz.
- Dichtheitsprüfung: Sichtprüfung der kältemittelführenden Teile (auch wenn R290 hermetisch geschlossen ist).
7.2 Häufige Fehlercodes und Lösungen
| Fehlercode | Bedeutung | Mögliche Ursache | Lösung |
| A01 / E1 | Kommunikationsfehler | Bus-Kabel defekt oder falsch angeschlossen | Verkabelung prüfen, Schirmung checken |
| H01 / P2 | Niederdruckstörung | Zu wenig Durchfluss oder Kältemittelmangel | Filter reinigen, Pumpe prüfen, Entlüften |
| H02 / P1 | Hochdruckstörung | Luft im System, Ventile geschlossen | Heizkreise öffnen, System spülen |
| E4 / T3/T4 | Sensorfehler | Temperaturfühler defekt | Fühlerwiderstand messen und ggf. tauschen |
Hinweis: Bei wiederkehrenden Fehlern wenden Sie sich bitte an den Bosch Werkskundendienst.
8. Fazit: Eine Investition in die Zukunft
Die Bosch Compress 5800i AW ist mehr als nur eine Heizung; sie ist ein integraler Bestandteil eines modernen Energiemanagementsystems. Durch die korrekte Installation gemäß dieser Anleitung stellen Sie sicher, dass das System effizient, leise und zuverlässig arbeitet. Die Kombination aus R290-Technologie und intelligenter Regelung macht sie zu einer der besten Investitionen für Immobilienbesitzer.
Vergessen Sie nicht, die Anlage nach der Installation beim Bosch Portal zu registrieren, um von Garantieverlängerungen (z.B. 5 oder 7 Jahre Systemgarantie) zu profitieren.
Häufig gestellte Fragen (FAQ) zur Bosch Compress 5800i AW
Frage: Kann ich die Bosch Compress 5800i AW selbst installieren?
Antwort: Die hydraulische Installation kann von versierten Heimwerkern vorbereitet werden, jedoch müssen der elektrische Anschluss und die Inbetriebnahme zwingend durch zertifiziertes Fachpersonal erfolgen, um Garantieansprüche und Sicherheit zu gewährleisten.
Frage: Wie laut ist die Außeneinheit im Nachtbetrieb?
Regionale Fachbetriebe vergleichen & sparen
Antwort: Dank des „Silent Mode“ und der speziellen Diffusor-Technologie ist die Einheit extrem leise und im Abstand von 3 Metern kaum hörbar (ca. 30-35 dB(A)), was sie ideal für enge Bebauung macht.
Frage: Benötigt die Anlage eine jährliche Kältemittelprüfung?
Antwort: Da der Kältekreis hermetisch geschlossen ist und die Füllmenge bei den meisten Modellen gering ist, entfällt oft die jährliche Dichtheitsprüfungspflicht gemäß F-Gase-Verordnung für den Betreiber, eine jährliche Wartung durch den Fachmann wird dennoch empfohlen.
Link: Jetzt Fachpartner für Bosch Wärmepumpen finden
Haftungsausschluss: Diese Anleitung dient als ergänzende Information und ersetzt nicht die originale Installationsanleitung des Herstellers. Arbeiten an Heizungs- und Elektroanlagen bergen Gefahren. Beachten Sie stets die lokalen Vorschriften und Sicherheitsbestimmungen.
